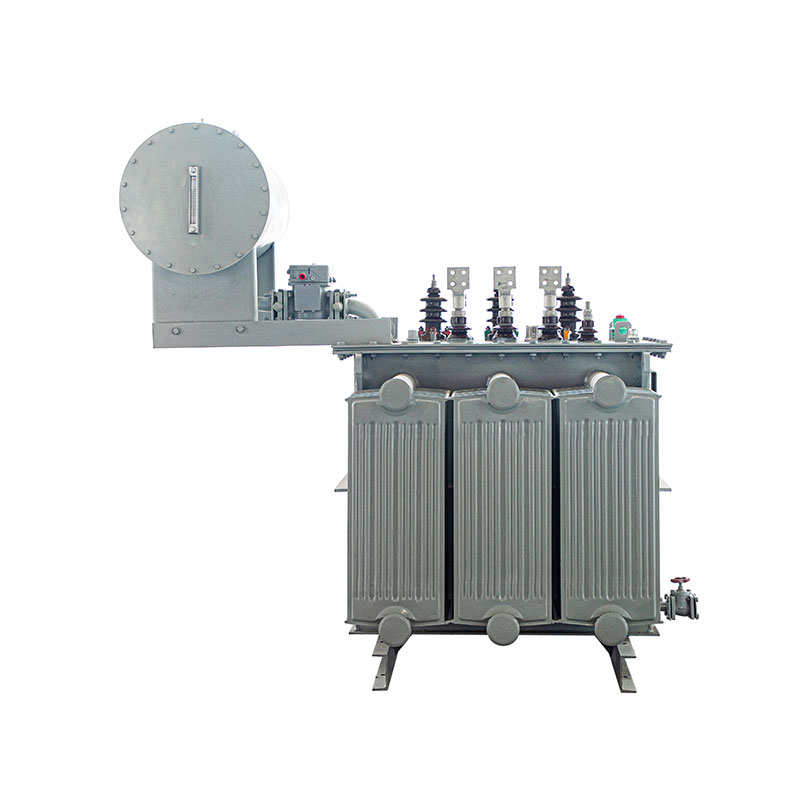

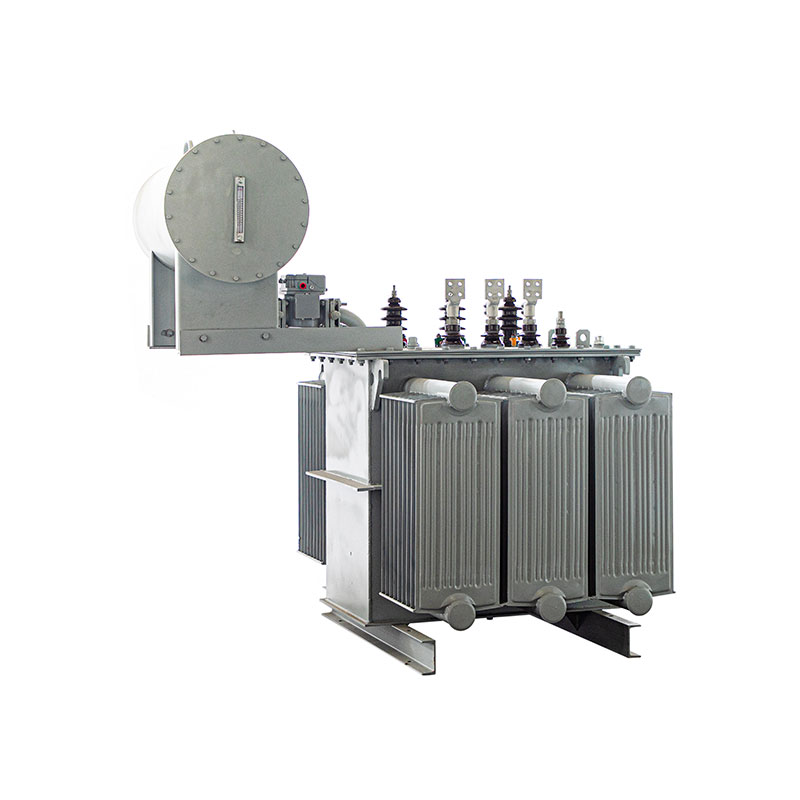

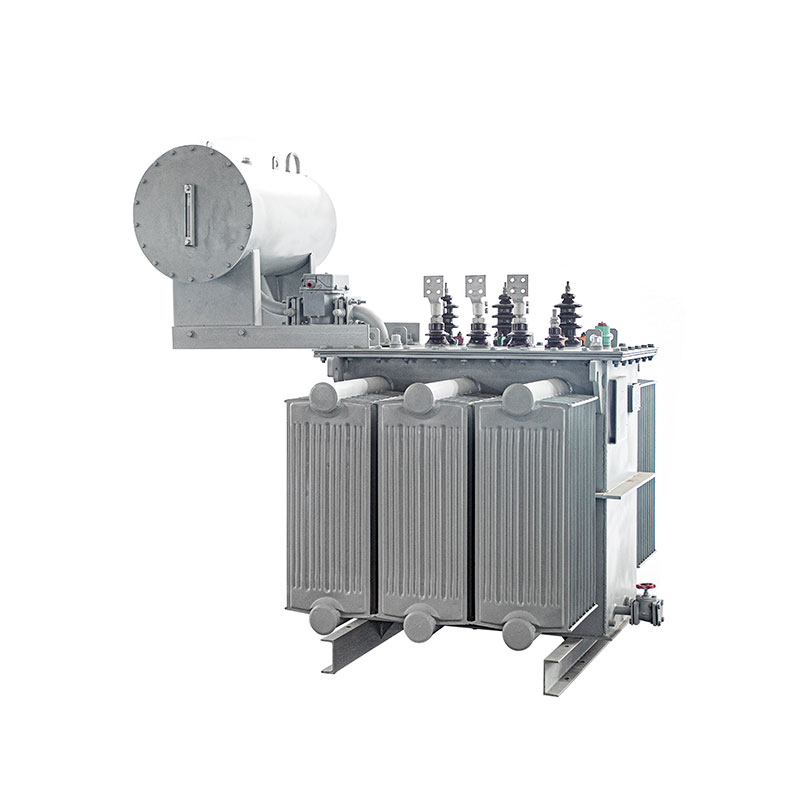

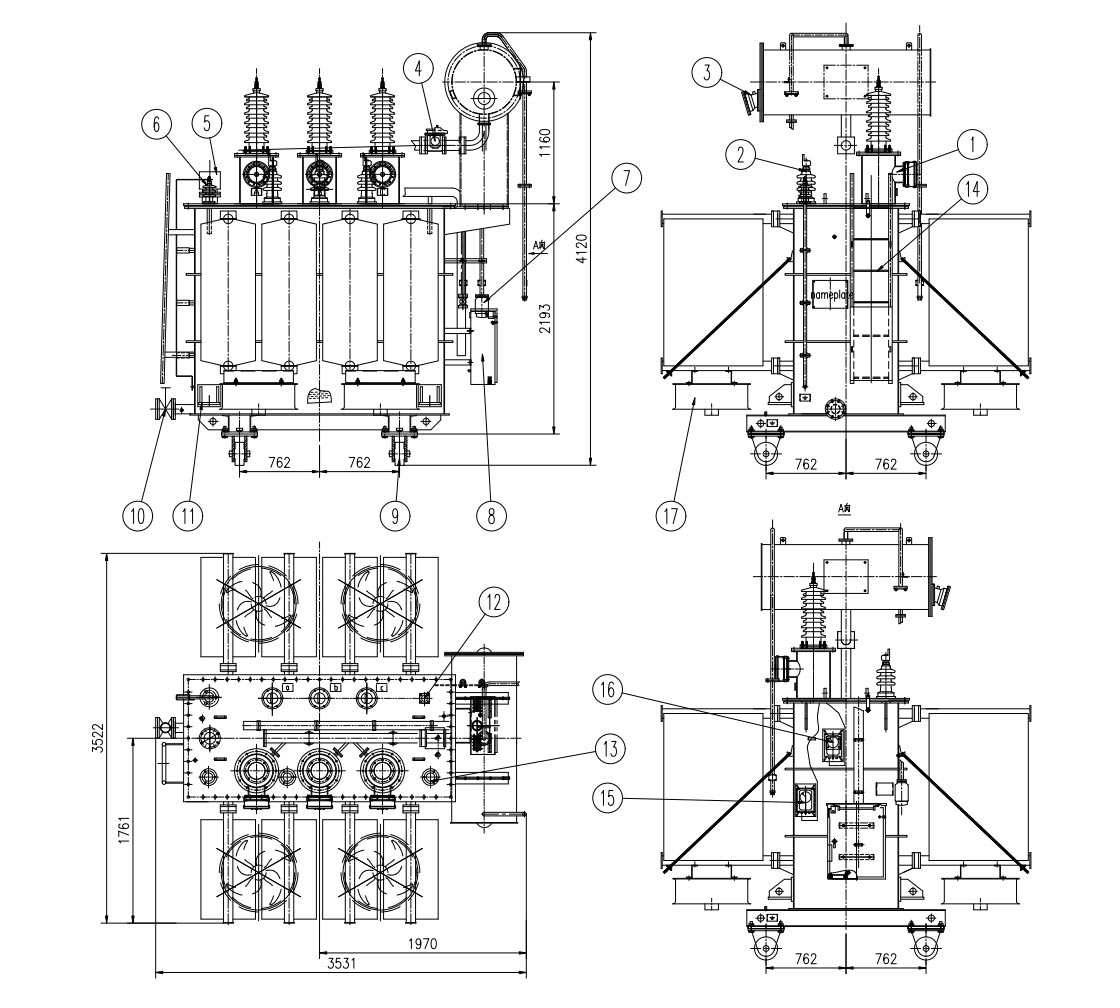

3-fázový typ výkonového transformátora ponoreného do oleja

Ak hľadáte spoľahlivého dodávateľa 3-fázového výkonového transformátora ponoreného do oleja a chcete rozvíjať dlhodobú spoluprácu, vyberte si TAILI, pretože máme bohaté skúsenosti a môžeme ponúknuť pokročilé produkty spolu s komplexnými službami.

Štandardná špecifikácia

1. Použiteľná špecifikácia: IEC 60076 / IEEE

2. Menovitá kapacita: až 3150 kVA

3. Primárne napätie: do 66kV

4. Sekundárne napätie: 0,4/6,3/10,5/35kV alebo prispôsobené

5, Materiály vinutia: meď/hliník

6. Nárast teploty: 65 °C

7. Spôsob chladenia: ONAN/ONAF

8.Frekvencia: 50Hz/60Hz

9. Napätie kohútika: ±2x2,5% / ±3x2,5% / ±8x1,5% alebo prispôsobené

10.vektorová skupina: Yd11 / YNd11 / Dyn11 / YN

Video

Uveďte nasledujúce informácie a my vám budeme môcť ponúknuť lepšie služby.

Údržba 3-fázových výkonových transformátorov ponorených do oleja je systematická úloha, ktorej cieľom je zabezpečiť bezpečné a spoľahlivé a efektívnu prevádzku transformátorov a predĺženie ich životnosti.

Denná kontrola a monitorovanie

1. Kontrola hladiny oleja

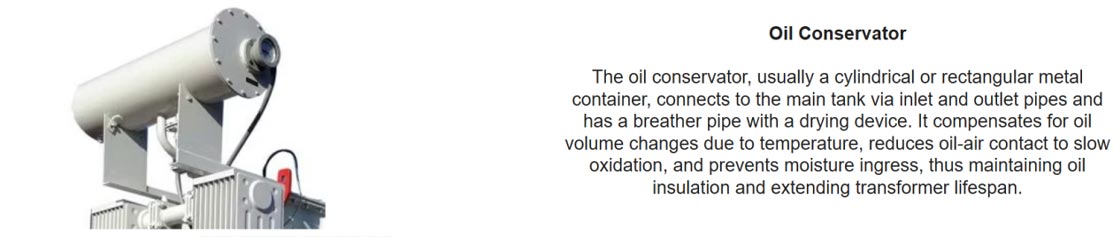

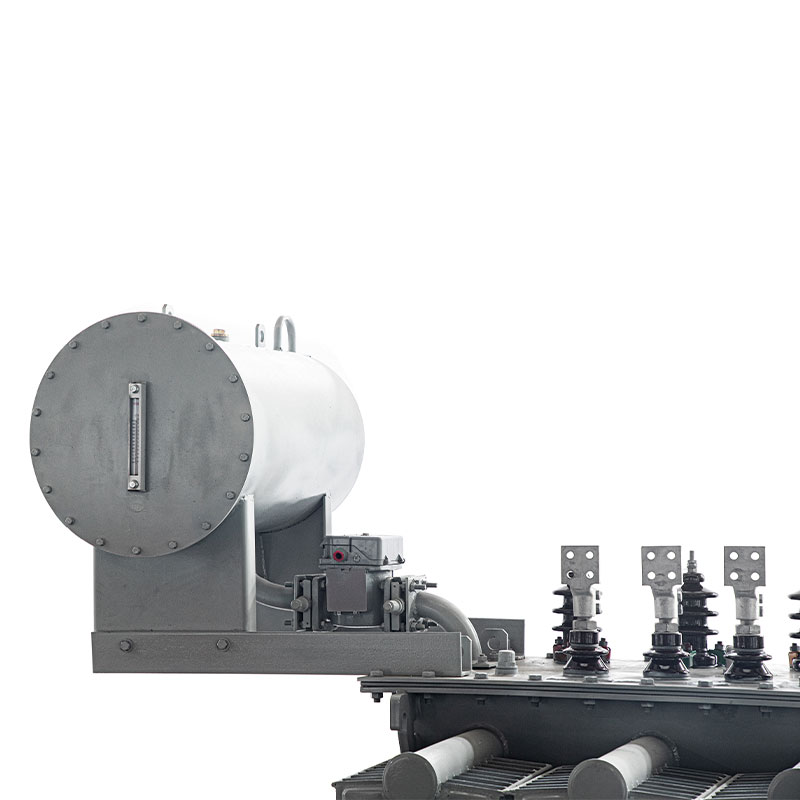

Skontrolujte, či je hladina oleja v tele transformátora a olejovej nádrži (olejovej nádrži) v rámci normy rozsah teplotnej stupnice.

Abnormality a manipulácia:

Nadmerná hladina oleja: Môže to byť spôsobené vnútornými poruchami vytvárajúcimi plyn alebo vysokou teplotou prostredia, ktorá spôsobuje olej rozšírenie. Skontrolujte, či nie je zablokovaný odvzdušňovač a analyzujte príčinu.

Nedostatočná hladina oleja: Môže to byť spôsobené únikom oleja alebo abnormálnymi vnútornými poruchami. Okamžite nájdite a riešiť miesto úniku a urýchlene doplniť kvalifikovaný izolačný olej rovnakej značky a modelu.

2.  Kontrola teploty oleja

Sledujte indikátor teploty a skontrolujte, či je horná teplota oleja normálna (vo všeobecnosti nepresahuje 85 ℃) a porovnajte ho s historickými prevádzkovými údajmi.

Abnormality a manipulácia: Ak teplota oleja abnormálne stúpne, môže to byť spôsobené preťažením chladiaceho zariadenia porucha, vnútorné prehriatie (napríklad zlý kontakt železného jadra, vinutia alebo prepínača) atď. Príčina musí byť okamžite identifikovať a riešiť.

3. Kontrola úniku oleja

Starostlivo skontrolujte všetky tesniace plochy, zvary, puzdrá, ventily, plynové relé a ostatné časti transformátora, či akékoľvek stopy úniku oleja.

Liečba: Ak sa zistí únik, treba ho okamžite riešiť. Menší únik možno vyriešiť dotiahnutím skrutky. Silný únik oleja si vyžaduje výpadok prúdu na výmenu tesniacich komponentov alebo zváranie.

4. Farba a stav izolačného oleja

Sledujte farbu oleja cez mierku hladiny oleja.

Normálny: Priehľadný, svetložltý.

Abnormálne: Ak je farba tmavšia alebo čierna, môže to znamenať zhoršenie kvality oleja alebo vnútorné chyby, ako sú oblúky alebo prehrievanie.

5. Zvuková (hluková) kontrola

Obsah: Keď transformátor funguje normálne, vydáva jednotný „bzučivý“ elektromagnetický zvuk.

Abnormality a manipulácia:

Zvýšený a rovnomerný zvuk: Môže to znamenať preťaženie alebo nadmerné napätie.

Nerovnomerné praskanie alebo praskanie: Vo vnútri je lokálny výboj alebo porucha izolácie.

Nerovnomerný hlučný zvuk: Môže to byť spôsobené uvoľnenými upevňovacími prvkami železného jadra.

Ak sa zistia abnormálne zvuky, malo by sa vykonať zvýšené monitorovanie. V prípade potreby treba vypnúť napájanie odísť na kontrolu.

6. Kontrola priechodiek

Skontrolujte, či sú povrchy vysokonapäťových a nízkonapäťových vývodiek čisté a hľadajte praskliny, poškodenia, príp vypúšťacie značky.

Ošetrenie: Ak sú povrchy znečistené, je potrebné ich vyčistiť. Ak sa vyskytnú praskliny alebo silné výboje, je potrebné vymeniť puzdrá.

7. Kontrola respirátora (absorbéra vlhkosti).

Obsah: Skontrolujte farbu silikagélu. Suchý silikagél je modrý a po nasýtení vlhkosťou sa zmení na ružový.

Postup: Keď viac ako 2/3 silikagélu zružovie, treba ho vymeniť. Ak je v nádobe na olej, skontrolujte, či je hladina oleja normálna.

8. Kontrola chladiaceho systému

Obsah: Pri vzduchom chladených transformátoroch skontrolujte, či ventilátory fungujú normálne; pre olejom/vodou chladené transformátory, skontrolujte pracovné podmienky olejových čerpadiel, vodných čerpadiel, ventilátorov a prípadné netesnosti chladičov.

Manipulácia: Okamžite riešte všetky chyby, aby ste zabezpečili správny odvod tepla.

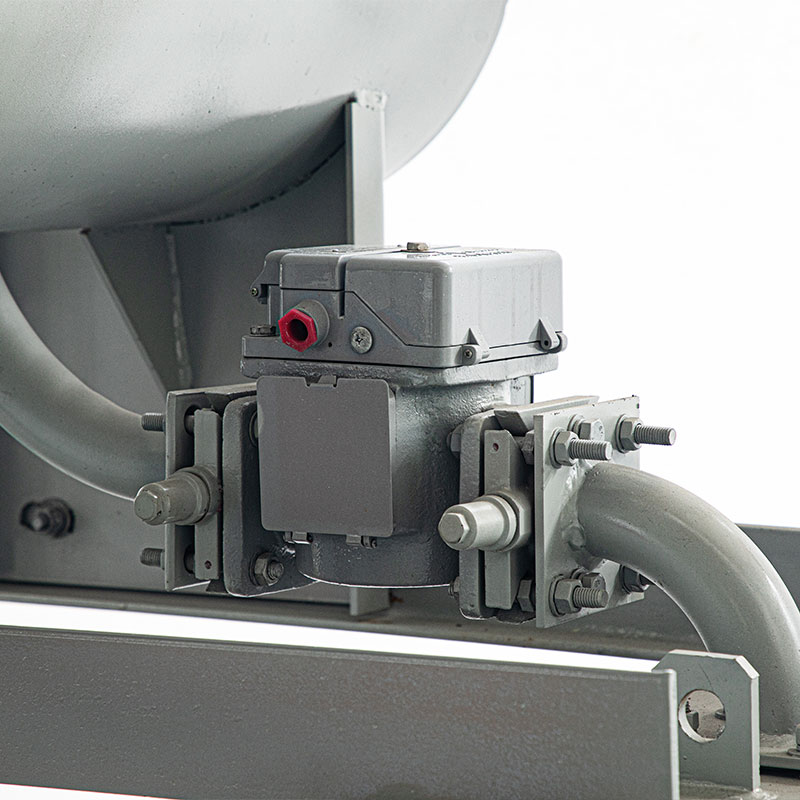

9. Kontrola plynového relé

Skontrolujte, či sa vo vnútri relé nenahromadil plyn a či je pozorovacie okienko čisté.

Spracovanie: Ak je prítomné malé množstvo plynu, malo by sa zaznamenať a odobrať vzorky na analýzu; ak množstvo plynu je veľký, relé vydá signál alebo sa vypne a je potrebná okamžitá manipulácia.

10. Kontrola uzemňovacieho zariadenia

Skontrolujte, či sú kryt a uzemňovací vodič neutrálneho bodu bezpečne pripojené a či nie sú hrdze.
