Prečo si vybrať šmykom montovanú rozvodňu pre solárne projekty v Južnej Amerike?

TAILI Electric bola v popredí pri navrhovaní prispôsobenýchšmykom namontovaná rozvodňariešenia pre medzinárodné solárne projekty, s kapacitou dosahujúcou až 3 200 kVA. Tento článok skúma, prečo tento dizajn s otvoreným rámom prekonáva tradičné uzavreté KIOSK a kompaktné rozvodne, najmä v náročných púštnych prostrediach Južnej Ameriky.

Čo je šmykom montovaná rozvodňa?

Rozvodňa namontovaná na lyžiach je prefabrikovaná jednotka rozvodu energie, kde sú všetky hlavné komponenty – rozvádzač vysokého napätia, transformátor a nízkonapäťové rozvodné panely – integrované do jedného oceľového základného rámu.

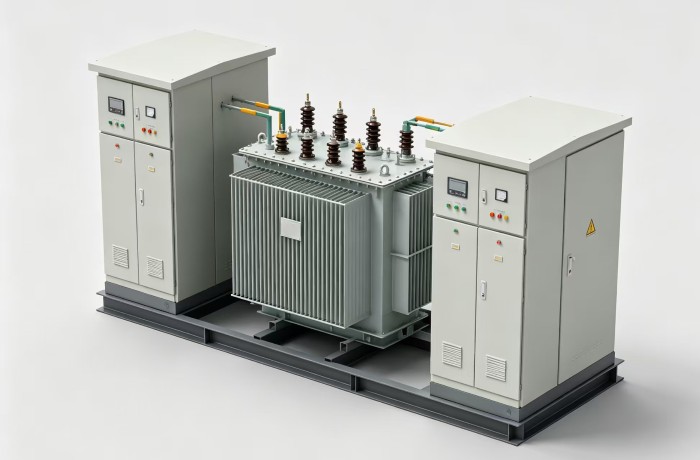

Prispôsobená rozvodňa TAILI Electric namontovaná na šmykľavke sa vyznačuje výraznou otvorenou konfiguráciou: transformátor ponorený v oleji je odkrytý v strede, s nezávislými vysokonapäťovými a nízkonapäťovými/meracími skriňami na oboch stranách – všetky sú namontované na jednotnej oceľovej lište.

Táto filozofia dizajnu je v ostrom kontraste s uzavretými KIOSK alebo kompaktnými rozvodňami, kde sú všetky zariadenia umiestnené v kovovom kryte.

Prečo dizajn s otvoreným rámom? Tri kľúčové výhody

1. Vynikajúci odvod tepla v podmienkach púšte

Solárne projekty v Južnej Amerike – od púšte Atacama v Čile až po vysokohorské pláne Argentíny – čelia extrémnym teplotám a intenzívnemu slnečnému žiareniu.

V rozvodni namontovanej na šmykľavke je radiátor transformátora priamo vystavený okolitému vzduchu. Toto prirodzené chladenie konvekciou prináša:

Nevyžadujú sa žiadne ďalšie chladiace ventilátory – eliminácia bežného bodu zlyhania Žiadne riziko vnútorného prehriatia, ktoré by si vynútilo zníženie výkonu transformátora Optimálny tepelný výkon aj počas špičkových poludňajších podmienok

Na rozdiel od toho, uzavreté rozvodne KIOSK zachytávajú teplo vo svojich kovových krytoch. V púštnych prostrediach môžu vnútorné teploty stúpnuť vysoko nad okolité, čo núti transformátory pracovať pri zníženej kapacite - nákladný kompromis pre akúkoľvek solárnu farmu.

2. Zjednodušená inštalácia a údržba

Thešmykom namontovaná rozvodňaje plne zapojený a testovaný vo výrobe. Inštalácia na mieste vyžaduje iba:

Pripojenie externých káblov Umiestnenie jednotky na pripravený základ

Modulárny, otvorený dizajn znamená, že transformátor a rozvádzač zostávajú nezávisle prístupné. Údržbárske tímy môžu vykonávať servis jednotlivých komponentov bez toho, aby museli zápasiť s rozmernými dverami krytu alebo rozoberať celú konštrukciu.

3. Zosúladenie so štandardmi miestnej siete

Toto je možno najpresvedčivejšia výhoda: rozvodňa s otvoreným rámom namontovaná na šmykľavke sa stala de facto štandardom pre solárne projekty v celej Južnej Amerike.

Krajiny vrátane:

Čile

Peru

Argentína

Honduras

Venezuela

...

široko prijali túto konfiguráciu pre fotovoltaické inštalácie. Miestne energetické podniky a prevádzkovatelia siete sú oboznámení s návrhom, kontrolnými protokolmi a akceptačnými kritériami. Voľba ližinovej rozvodne výrazne zjednodušuje schvaľovanie pripojenia do siete

proces.

Riešenia šmyku spoločnosti TAILI Electric: Dve možnosti dopravy

Dodávanie veľkých elektrických zariadení do vzdialených projektov v Južnej Amerike predstavuje jedinečné logistické výzvy. TAILI Electric ponúka dve konfigurácie prepravyšmykom namontovaná rozvodňa, každý optimalizovaný pre rôzne rozsahy projektov a logistické požiadavky.

Možnosť 1: Integrovaná jednodielna lyžina

Konštrukcia: Vysokonapäťová skriňa, transformátor a nízkonapäťová skriňa sú privarené k jednej oceľovej základni. Všetky vnútorné rozvody sú dokončené vo výrobe.

Výhody: Minimálna inštalačná práca na mieste – spustenie, pripojenie a napájanie

Pevné polohy zariadení eliminujú riziko posunu vnútorných medených prípojníc alebo káblov počas námornej prepravy

Najvyššia spoľahlivosť pre kritické aplikácie

Najlepšie sa hodí pre: Kapacita do 800 kVA

kde môže byť kompletná zostava dodaná ako jeden celok.

Zváženie: Vyššie prepravné náklady v dôsledku väčšej celkovej plochy.

Možnosť 2: Skrutkovaná lyžina deleného typu

Štruktúra: Základňa je rozdelená na tri segmenty – vysokonapäťová časť, transformátorová časť a nízkonapäťová časť. Zariadenia medzi sekciami sa spájajú pomocou vopred vyrobených flexibilných medených prípojníc alebo flexibilných káblov.

Jednotky sú vo výrobe balené oddelene a odosielané v jednotlivých prepravkách. Na mieste sú sekcie zoskrutkované a prefabrikované flexibilné spoje sú spojené.

1, Výhody: Každá sekcia sa zmestí do štandardného 40-stopového kontajnera HQ – nevyžaduje sa nadrozmerná preprava

2, Výrazne znížené náklady na námornú dopravu so spoľahlivejším plánovaním plavidiel

3, Pre vnútroštátnu cestnú dopravu v Číne sa nevyžaduje žiadne povolenie nadmernej veľkosti

4, Flexibilnejšia miestna doprava na miesto konečného projektu

5，Znížené riziko poškodenia – radiátory a porcelánové izolátory dostávajú špeciálne ochranné obaly

6, Dôležitá poznámka: Mechanicky je rozdelená iba základňa. Všetky elektrické spoje používajú vopred vyrobené flexibilné konektory, čím sa minimalizujú práce na elektroinštalácii na mieste na absolútne minimum.

Spoločné požiadavky na balenie pre všetky zásielky

Bez ohľadu na to, ktorá možnosť dopravy je vybratá, TAILI Electric dodržiava prísne protokoly balenia:

1, Integrované šmykové zásielky: Základňa musí byť zvarená štandardným zdvíhaním kontajnerov a viazaním

body, s oceľovými lanami, ktoré zaisťujú zariadenie vo vnútri kontajnera

2，Transformátorové radiátory a porcelánové izolátory: Prijímajte špecializované protikolízne a

ochrana proti slanej hmle/dažďu pri námornom tranzite

3，Rozvádzač vysokého a nízkeho napätia: Plne utesnený v plaste pre vodotesnosť a prach

ochrana počas prepravy a skladovania na mieste

Aplikačné scenáre

Prispôsobené riešenia rozvodní namontovaných na šmykľavke od spoločnosti TAILI Electric sú nasadené v rôznych aplikáciách: Fotovoltaické solárne farmy (primárna aplikácia) Väčšina jednotiek rozvodní namontovaných na šmykoch TAILI slúži ako stupňovité transformátory pre solárne FV elektrárne. Typické konfigurácie zahŕňajú:

Ťažobné a priemyselné projekty

Okrem slnečnej energie sa rozvodňa namontovaná na lyžiach široko používa aj v banských operáciách v Čile a Peru, ako aj vo všeobecných priemyselných zariadeniach vyžadujúcich spoľahlivú distribúciu energie s rýchlym nasadením.

Záver

Posuvná rozvodňa si vydobyla pozíciu preferovaného riešenia pre solárne projekty v celej Južnej Amerike kombináciou praktických výhod:

1, Vynikajúci odvod tepla v púštnom prostredí - žiadne chladiace ventilátory, žiadne zníženie hodnotenia

2，Zjednodušená inštalácia a údržba – z výroby zapojené, nezávisle prístupné komponenty

3, Zosúladenie s miestnymi štandardmi siete – hladšie schvaľovanie, rýchlejšie uvedenie projektu do prevádzky

4，Flexibilné možnosti dopravy – jednodielne pre menšie projekty, rozdelené typ pre väčšie inštalácie s logistickými obmedzeniami

TAILI Electric prináša roky skúseností s navrhovaním a výrobou prispôsobených riešení rozvodní namontovaných na šmykľavkách pre medzinárodné trhy. S kapacitami až do 3 200 kVA a konfiguráciami napätia prispôsobenými špecifickým požiadavkám krajiny, TAILI dodáva distribúciu energie na kľúč, ktorá spoľahlivo funguje v tých najnáročnejších prostrediach sveta.

Pre svoj ďalší solárny projekt v Južnej Amerike si vyberte riešenie, ktorému dôverujú miestne podniky – vyberte sišmykom namontovaná rozvodňaod spoločnosti TAILI Electric.
