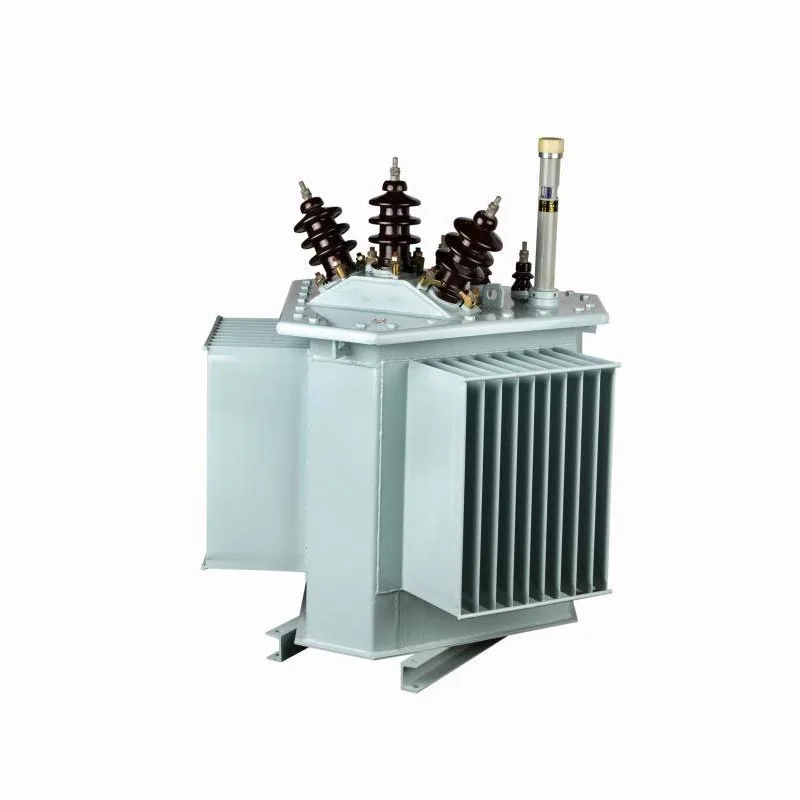

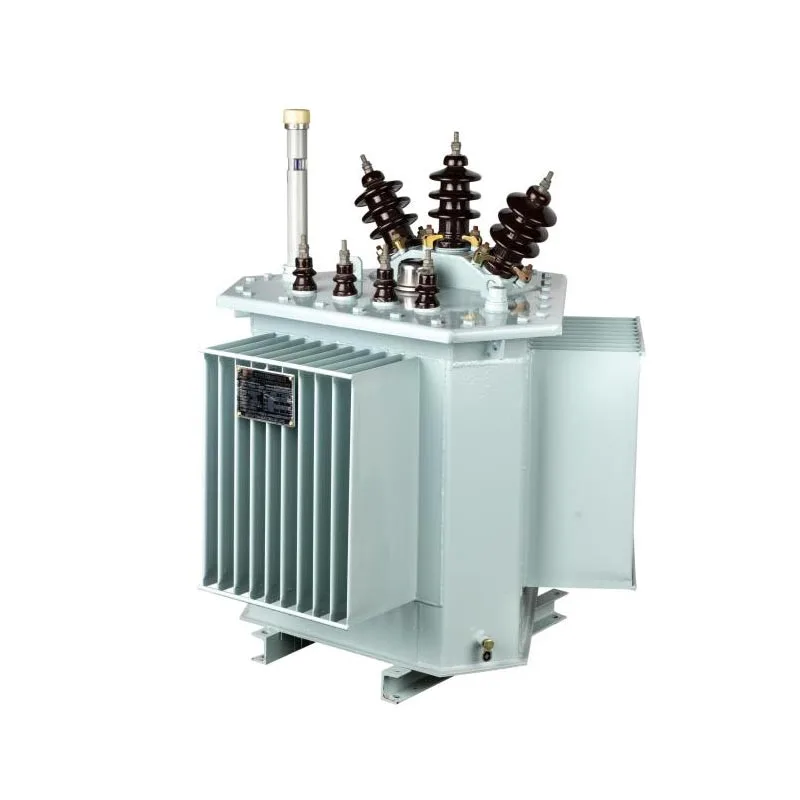

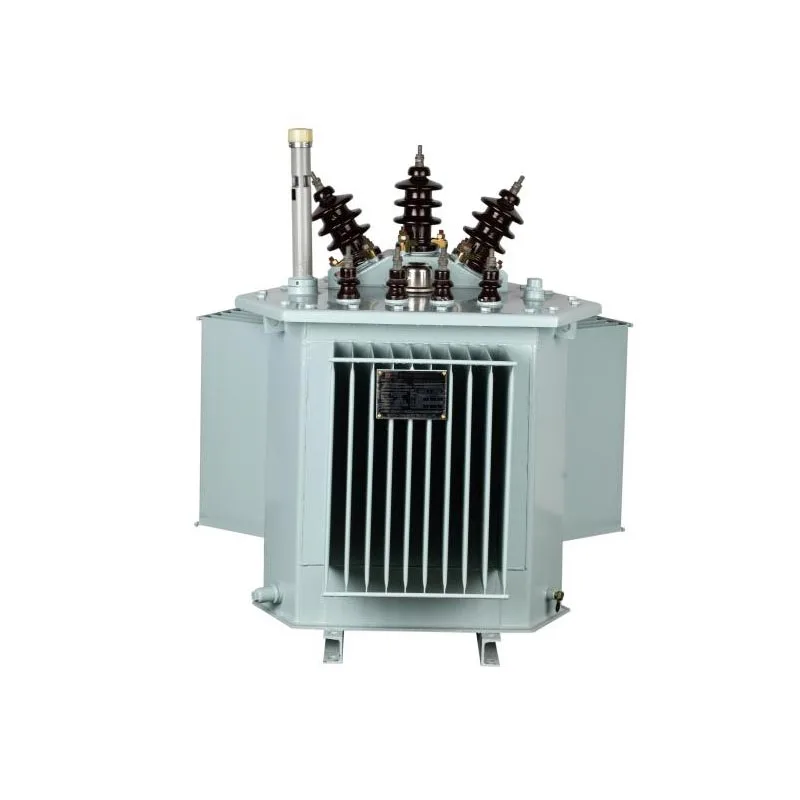

3D vinutý transformátor ponorený do oleja
Ako najprofesionálnejší dodávateľ transformátora je Taili's 3D Wound Core Oil-Immersed Transformer vysoko účinný a energeticky úsporný transformátor. Prijíma trojfázovú trojrozmernú symetrickú štruktúru namiesto tradičnej rovinnej štruktúry, čím skracuje a symetrizuje dizajn magnetického obvodu bez vzduchových medzier. To výrazne znižuje straty naprázdno, prúd naprázdno a prevádzkový hluk. Vyznačuje sa úsporou energie, ochranou životného prostredia, kompaktnou štruktúrou a silnou skratovou odolnosťou a je široko používaný pri renováciách mestskej a vidieckej elektrickej siete.
Ako jeden z popredných výrobcov transformátorov v Číne TAILI vždy dodržiaval profesionálne remeselné spracovanie, sa venuje poskytovaniu vysokokvalitných transformátorových produktov a komplexných podporných služieb globálnym zákazníkom. to efektívne rieši rôzne bolestivé body a výzvy, ktorým čelia zákazníci v oblasti energetických aplikácií, a pomáha tak zákazníci dosahujú stabilnú a efektívnu prevádzku elektrizačnej sústavy.
Pracovný stav:
Nadmorská výška: nepresahuje 1000 m
Teplota: -40 ℃ ~ 40 ℃
Štandardná špecifikácia:
1. Normy: EN/IEC60076, ANSI/IEEE-C57.12
2. Primárne napätie: do 36kV
3. Sekundárne napätie: 0,4kV
4. Menovitý výkon: ≤2500 kVA
5. Frekvencia: 50/60 Hz
6. Typy chladenia: ONAN/ONAF
7. Materiál vinutia: meď/hliník
8. Možnosti inštalácie: Montáž na stĺp (≤630 kVA) / Montáž na podložku
Hlavné výhody 3D vinutého jadrového transformátora ponoreného do oleja:
● Úspora energie a účinnosť: Magnetický obvod je úplne symetrický, bez tradičných švov laminované plechy, čo má za následok výrazné zníženie magnetického odporu. Strata naprázdno a prúd naprázdno sú približne o 20 % - 40 % nižšie ako u tradičných laminovaných železných jadier.
● Nízka hlučnosť: Železné jadro je pevná a kompaktná jednotka bez magnetického rozťahovacieho hluku vo švíkoch, a trojuholníková štruktúra je stabilná, s malými vibráciami. Prevádzkový hluk je možné znížiť o 10 - 20 decibelov.
● Silná skratová odolnosť: Trojuholníková trojrozmerná štruktúra je mechanicky veľmi stabilná. Tí traja stĺpy jadra sa navzájom podporujú a účinne odolávajú obrovskej elektrodynamickej sile generovanej skratom prúd.
● Úspora materiálu: Železné jadro je ľahké, používa menej materiálu a vďaka svojej kompaktnej veľkosti aj množstvo Zodpovedajúcim spôsobom sa zníži aj transformátorový olej.
Hlavné scenáre aplikácie:
● Prenos a distribúcia energie v mestských a vidieckych energetických sieťach.
● Dôležité miesta, ako sú výškové budovy, obchodné centrá a letiská.
● Kombinované transformátory, prefabrikované rozvodne.
Porovnanie s tradičnými olejovými transformátormi:
| Charakteristika | 3D vinutý transformátor ponorený do oleja | Tradičný olejový transformátor (jadro vinuté do plechu) |

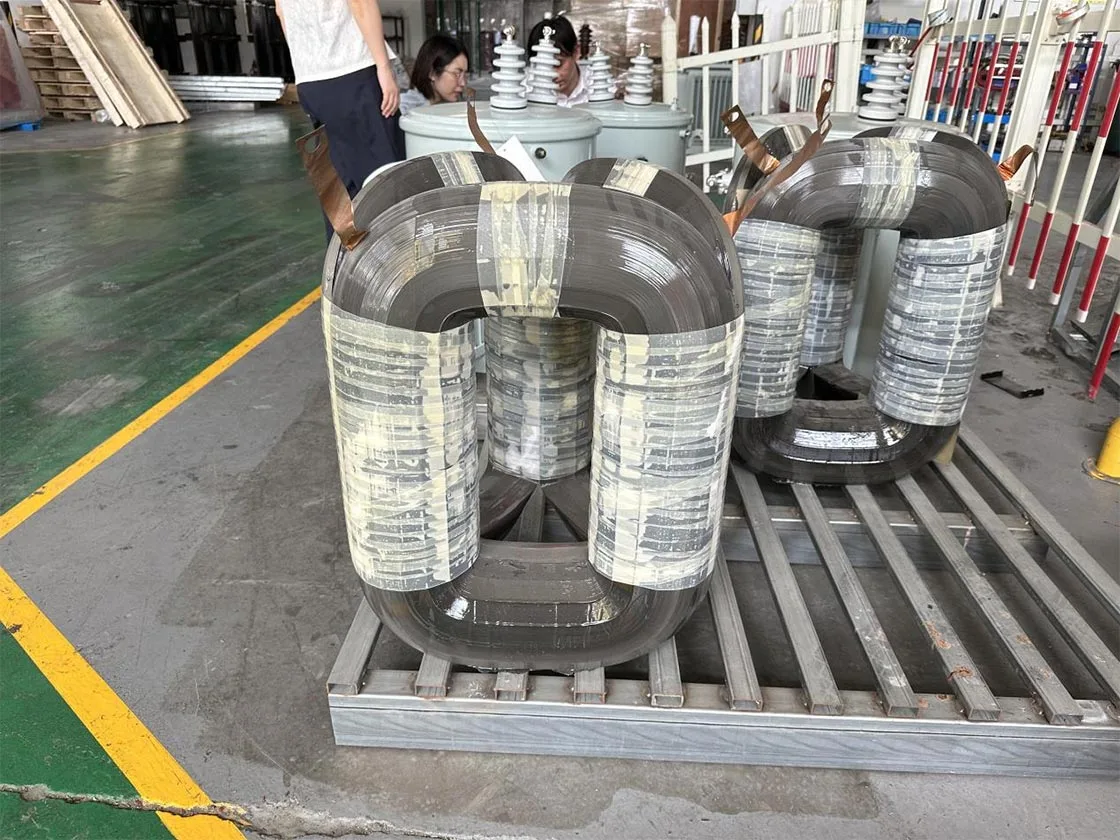

| Štruktúra jadra | Sférické trojuholníkové špirálové jadro, bez švov. | Plochý laminovaný typ, so švami |
| Strata bez zaťaženia | Extrémne nízka (znížená o 20 % - 40 %) | Relatívne vysoká |
| Prevádzkový hluk | Extrémne nízka (približne 40 - 50 dB) | Vyššie (približne 55 – 65 dB) |
| Schopnosť proti skratu | lepšie | Dobre |
| Materiály a objem | Šetrite materiály a majte kompaktnú štruktúru. | Relatívne viac spotrebného materiálu a väčšie rozmery |
| Výrobné náklady | Vyššie (Proces je zložitejší.) | Nižšia |
| Dlhodobý ekonomický charakter | Výborná (výrazné úspory na účtoch za elektrinu) | Vo všeobecnosti |
Výroba:

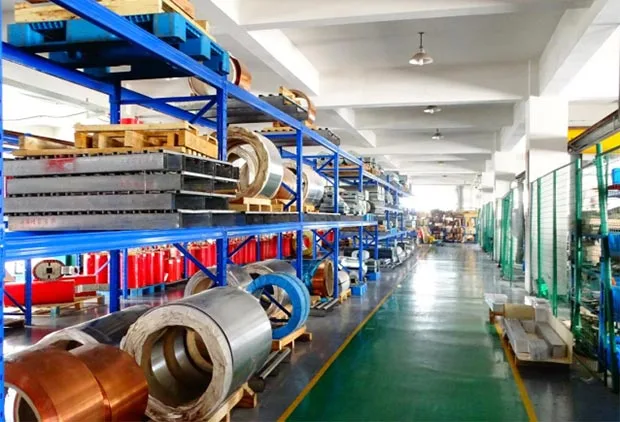

Surovina

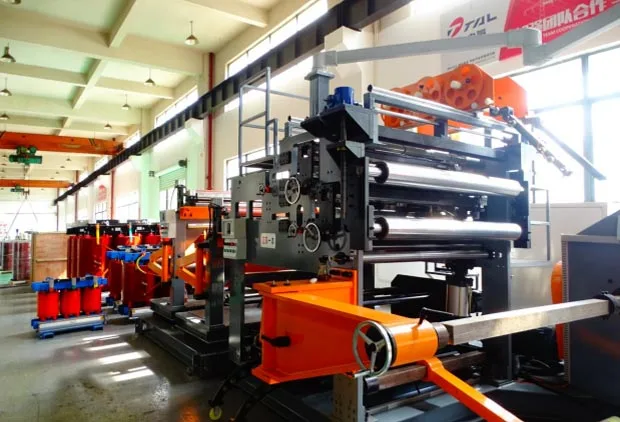

Navíjanie

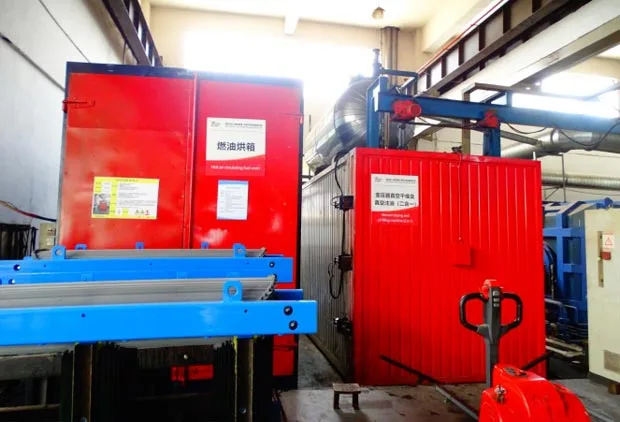

Vákuové sušenie a vákuové plnenie oleja (2 v 1)

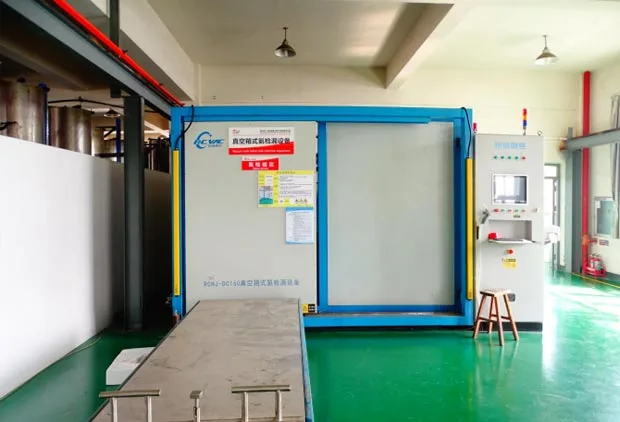

Detektor úniku
Uveďte nasledujúce informácie a my vám budeme môcť ponúknuť lepšie služby.
| Scenáre aplikácie produktu | |
| Technické parametre produktu |
