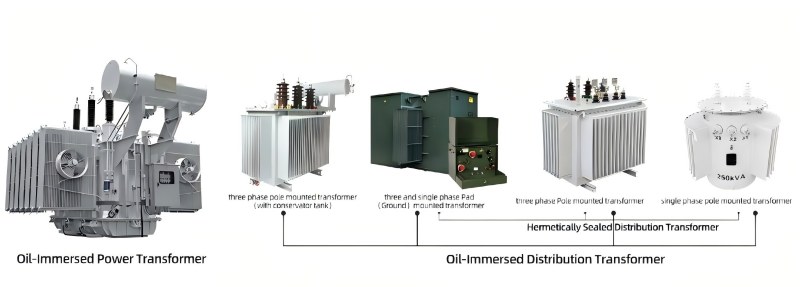

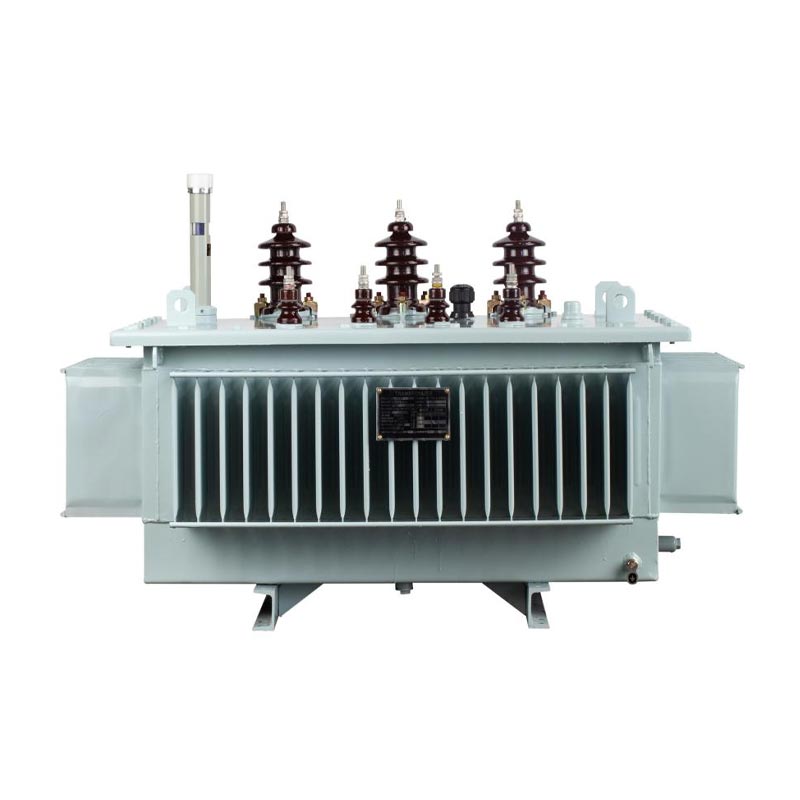

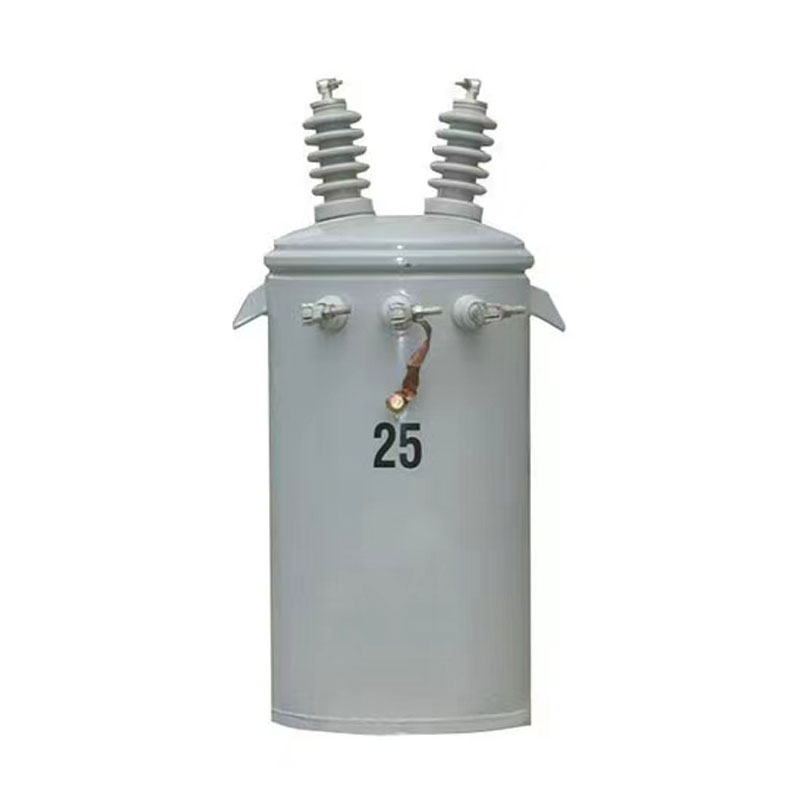

Typový transformátor ponorený do oleja

TAILI je výrobca a dodávateľ transformátorov ponorených do oleja. Naše produkty súvýkonové transformátoryv ktorej sú železné jadro a vinutia (cievky) úplne ponorené do špeciálne formulovaného izolačného oleja (transformátorového oleja), pričom olej slúži ako hlavná izolácia a chladiace médium.

Hlavné konštrukčné prvky:

1. Telo transformátora

Jadro: Magnetická dráha vytvorená stohovaním plechov z kremíkovej ocele, uzemnená.

Vinutie: Vysokonapäťové a nízkonapäťové cievky vyrobené z medených alebo hliníkových drôtov, základný komponent na generovanie elektromagnetickej konverzie.

2. Olejová nádrž a izolačný olej

Olejová nádrž: Zvarená oceľovými platňami, ktoré sú schopné držať telo transformátora a izolačný olej, vyžadujúce tesnenie.

Izolačný olej: Zvyčajne minerálny olej. Poskytuje izoláciu, odvod tepla a funkcie zhášania oblúka.

3. Chladiaci systém

Na základe prirodzeného prúdenia oleja alebo núteného obehu sa teplo prenáša z interiéru do zariadení na odvod tepla v olejovej nádrži.

Bežné spôsoby chladenia:

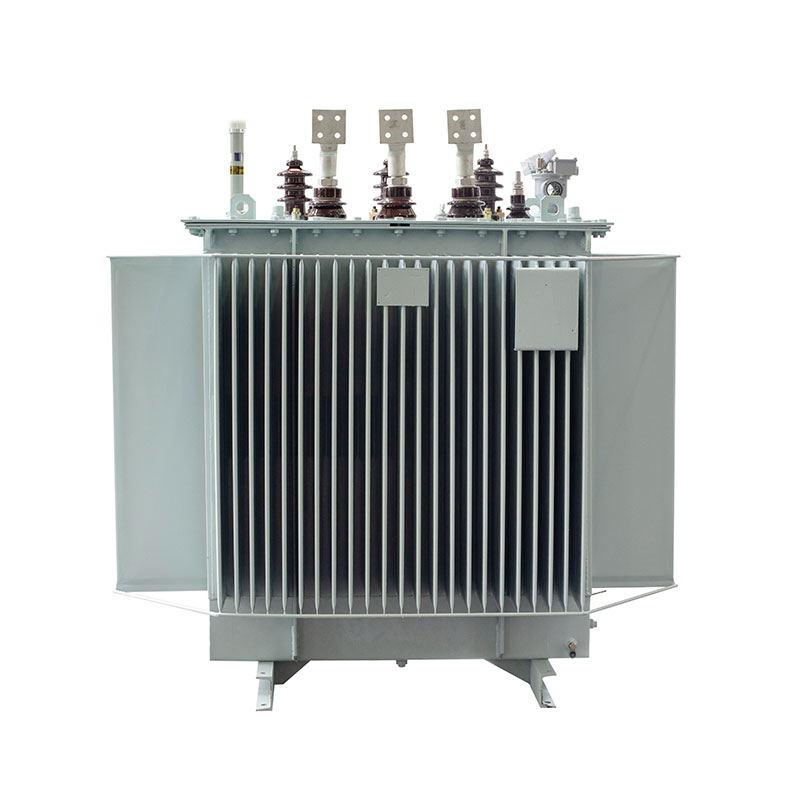

· ONAN (samochladenie ponorené do oleja): Odvádzanie tepla prirodzenou konvekciou oleja a vzduchu (steny boxu alebo rebrá na odvádzanie tepla). Vhodné pre malé a stredné transformátory.

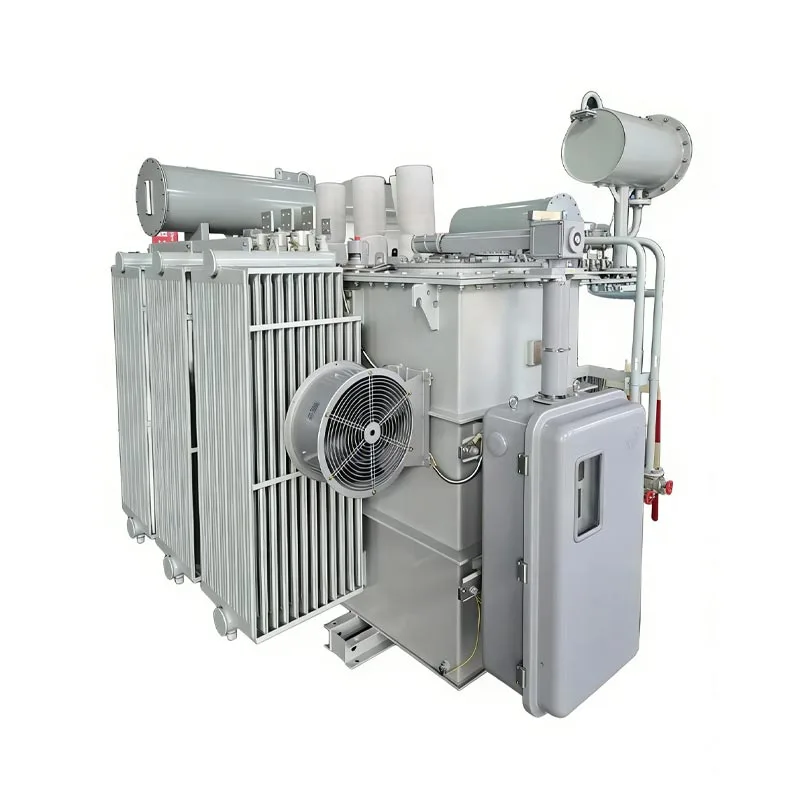

· ONAF (vzduchové chladenie ponorené do oleja): Nainštalujte ventilátory na zariadenia na odvádzanie tepla, aby ste vynútili chladenie vzduchom. Zvyšuje kapacitu.

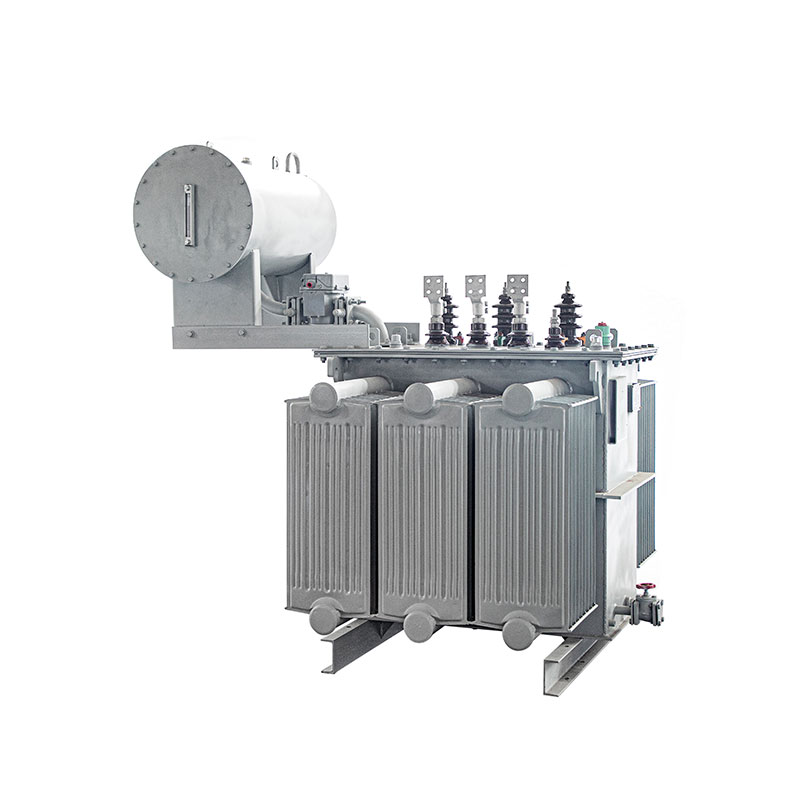

· OFAF (silné chladenie olejom vzduchom): Použite olejové čerpadlá na vynútenie cirkulácie oleja a posilnenie núteného chladenia vzduchom. Používa sa pre veľké transformátory.

· OFWF (silné olejové chladenie vodou): Použite olejové čerpadlá na nútenú cirkuláciu oleja a chladenie horúceho oleja cez vodné chladiče. Kované transformátory alebo oblasti s dostatočným zásobovaním vodou.

4. Ochranný a monitorovací systém:

· Zásobník oleja (olejový vankúš): Upravuje objem oleja podľa teplotných zmien, znižuje kontaktnú plochu medzi olejom a vzduchom a odďaľuje starnutie oleja.

· Absorbér (odvzdušňovač): Obsahuje silikagél, absorbujúci vlhkosť zo vzduchu vstupujúceho do olejovej nádrže.

· Plynové relé (plynové relé): Inštaluje sa na olejové potrubie, keď dôjde k internej menšej poruche alebo závažnej poruche spôsobí prudký nárast prietoku oleja, vyšle signál alebo sa vypne. Najdôležitejšia neelektrická ochrana.

· Rúrka odolná proti výbuchu (pretlakový ventil): Keď sa vnútorný tlak prudko zvýši, rozbije sa membrána odolná voči výbuchu alebo sa otvorí ventil, aby sa uvoľnil tlak, čím sa zabráni výbuchu olejovej nádrže.

· Teplomer: Monitoruje hornú teplotu oleja.

· Ukazovateľ hladiny oleja: Ukazuje hladinu oleja v olejovej nádrži.

V porovnaní so suchými transformátormi sú výhody olejových transformátorov:

1. Väčšia kapacita a vyššia úroveň napätia

2. Vysoká účinnosť odvádzania tepla a silná kapacita preťaženia

3. Dlhá životnosť izolácie a vysoká spoľahlivosť

4. Dobrá ekonomická výkonnosť

5. Relatívne nižšia hladina hluku

6. Vyspelá technológia údržby

Kedy si vybrať olejový transformátor?

1. Úroveň vysokého napätia (nad 35 kV).

2. Požiadavka na veľkú kapacitu (viac ako 2000 kVA).

3. Inštalované vonku alebo samostatnerozvodnes dobrými podmienkami požiarnej izolácie.

4. Citlivé na počiatočné investičné náklady as dostatočnými možnosťami prevádzky a údržby.

5. Vonkajšie scenáre s prísnymi požiadavkami na prevádzkový hluk.
