Vzduch vs pevná 12 kV kruhová rozvodná jednotka bez obsahu SF₆ – ktorá sa hodí pre váš projekt?

Po celé desaťročia fluorid sírový (SF₆) je východiskovým izolačným plynom pre rozvádzače stredného napätia. Jeho dielektrická pevnosť a schopnosť zhášať oblúk sú vynikajúce. Ale existuje úlovok:SF₆je najviac známy silný skleníkový plyns globálnym otepľovaním potenciál (GWP) 23 500-krát väčší ako CO₂v horizonte 100 rokov.

Na projekty, ktoré si nemôžu dovoliť SF₆riziko úniku, Taili Electric ponúka dva kompaktné, nulové SF₆, nenáročný na údržbu bez SF6zazvoniť hlavnej jednotkeriešenia: TLH-12 eco vzduchová skriňa a TLG-12 pevná izolovaná skriňa. Obaja sa spoliehajú na vákuové prerušovače na zhášanie oblúka a elimináciu SF₆úplne, ale líšia sa štruktúrou a najvhodnejšími aplikáciami.

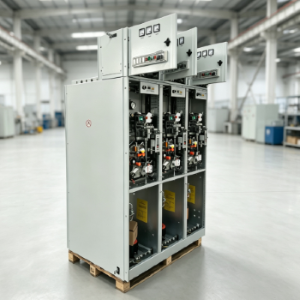

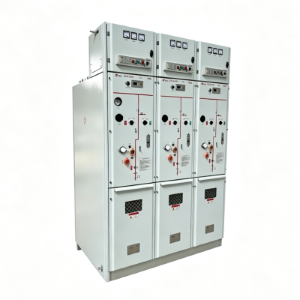

TLH-12: Izolácia suchým vzduchom / dusíkom Hlavná jednotka

Čo to je

Kľúčové výhody

• Nulový skleníkový dopad – ak dôjde k náhodnému prepichnutiu nádrže alebo vznikne mikroskopická netesnosť, unikajúci plyn je jednoducho čistý vzduch resp dusíka. Žiadna environmentálna pokuta, žiadne špeciálne vybavenie na obnovu.
• Bezúdržbový plynový priestor – zváraná nádrž je riešená pre celoživotné utesnenie, takže rutinné kontroly tlaku a doplňovania nie sú požadované.
• Kompaktné rozmery – menšie ako tradičné vzduchom izolované rozvádzač, vďaka čomu je vhodný pre podložkové transformátory a je kompaktný sekundárne rozvodne.
• Nákladovo efektívne – medzi dvoma SF₆– bezplatné možnosti, TLH‑12 ponúka nižšiu vstupnú cenu, najmä pre objemové objednávky.

Na čo treba pamätať

• Suchý vzduch/dusík má nižšiu dielektrickú pevnosť ako SF₆. Kvalita zvárania nádrže a vnútorné tienenie musí byť prísne kontrolované.
• Pre inštalácie vo vysokých nadmorských výškach (nad 1 000 m) izolácia vzdialenosti musia byť znovu overené.
•

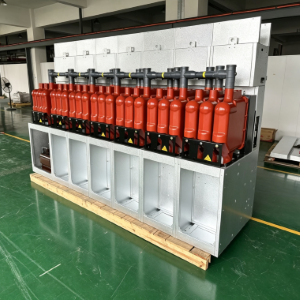

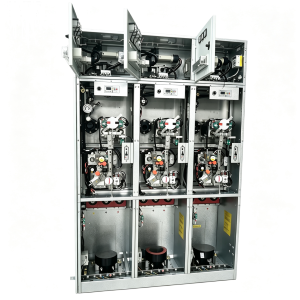

TLG-12: Pevne izolovaná kruhová magistrála Jednotka

Čo to je

Kľúčové výhody

• Nulové riziko úniku – nie je tu priestor na plyn, takže áno jednoducho nič neunikne. Toto je konečná voľba, keď projekt musí záruka SF₆-zadarmo prevádzky počas celého životného cyklu.
• Odolné voči vlhkosti a kondenzácii – pevné látky zapuzdrenie chráni vnútorné časti pred vlhkým vzduchom, soľnou hmlou a ťažkosťami prach. Žiadna vnútorná tvorba rosy, žiadne sledovanie povrchu.
• Minimálna údržba – žiadna manipulácia s plynom, žiadne tlakomery, nie plniace ventily. Bežná pozornosť sa obmedzuje na vonkajšie tienenie a spojovacie body.
• Extrémne kompaktný – pevný izolovaný modul to umožňuje menšie rozmery skrine, čo je rozhodujúca výhoda v stiesnených podzemné komory alebo kontajnerové rozvodne.

Na čo treba pamätať

• Proces odlievania epoxidu vyžaduje vysokú výrobnú presnosť – akákoľvek medzera alebo porucha rozhrania môže ovplyvniť dlhodobú spoľahlivosť.
• Pri nepretržitej prevádzke pri vysokej teplote polovodič tieniaca vrstva by sa mala pravidelne kontrolovať.
• Počiatočné náklady sú vyššie ako pri TLH‑12, ale to je často kompenzované nižšími nákladmi na podporu lokality.

Porovnávacia tabuľka: TLH‑12 vs. TLG‑12 pri a Pohľad

Ktorá SF₆-Bezplatná telefónna jednotka, ktorú by ste si mali vybrať?

TLH-12 aj TLG-12 sú plne vybavené v súlade s normami série IEC 62271 a môže byť OEM nakonfigurovaný tak, aby vyhovoval špecifické požiadavky na projektové napätie, ochranu a meranie.

Vyberte si TLH‑12, ak:

• Obstarávate veľké množstvá na štandardnú distribúciu siete alebo kontajnerové rozvodne.
• Miesto nie je extrémne – bežná vnútorná / vonkajšia teplota a vlhkosťou.
• Chcete cenovo výhodný vstup do SF₆-bezplatná technológia bez obetovania výkonu.
• Počas roka môžete akceptovať menšiu kontrolu tesnenia údržbu a nie je absolútna potreba odstraňovať zadržiavanie plynu.

Vyberte si TLG-12, ak:

• Inštalácia je vo vysoko rizikovom prostredí – pod zemou suterény, pobrežné zóny so soľnou hmlou alebo podmienky s trvalou kondenzáciou.
• Záťaž je kritická (nemocnice, dátové centrá, kľúčové priemyselné procesy) a neplánované výpadky sú neprijateľné.
• Chcete úplný pokoj, pokiaľ ide o únik plynu – žiadny plyn, žiadne úniky, žiadne výnimky.
• Priestorový rozpočet je extrémne obmedzený – každý centimeter dôležitá je šírka skrinky.

Reálny svet: aký projekt Tímy hovoria

Nedávny zámorský solárny projekt v Filipíny porovnali obe možnosti. Inžiniersky tím si vybral TLH‑12 64 distribučných miest okolo solárnej farmy, pretože miesto bolo otvorené, dobre vetrané, a miestna spoločnosť akceptovala izoláciu suchým vzduchom. Pre vnútorné spínanie stanicu v budove pobrežnej správy si vybrali TLG‑12 – pretože soľná hmla a vysoká vlhkosť predtým spôsobovali zlyhanie sledovania konvenčné vzduchom izolované zariadenia.

Tento zmiešaný prístup je čoraz viac bežné: použite každýzazvoniť hlavnej jednotkekde prináša najväčšiu hodnotu.

TAILI Electric: Váš partner pre SF₆- Bezplatná distribúcia

TAILI Electric ponúka suchý vzduch TLH-12 / dusíková jednotka a jednotka TLG‑12 s pevnou izoláciou ako štandardné produkty, s flexibilné prispôsobenie pre exportné projekty. Všetky jednotky sú zmontované vo výrobe a plne otestované pred dodaním. Náš inžiniersky tím vám môže pomôcť:

• Vyhodnoťte podmienky na mieste a vyberte najvhodnejší okruh jednotka
• Prispôsobte napätie, ochranu a pomocné napájanie miestnej sieti kódy
• Poskytnite dvojjazyčnú dokumentáciu a vzdialenú technickú podporu

Kontaktujte spoločnosť TAILI Electric ešte dnes a diskutujte ktorý SF₆-zadarmozazvoniť hlavnej jednotkenajlepšie vyhovuje vášmu ďalšiemu projektu.
