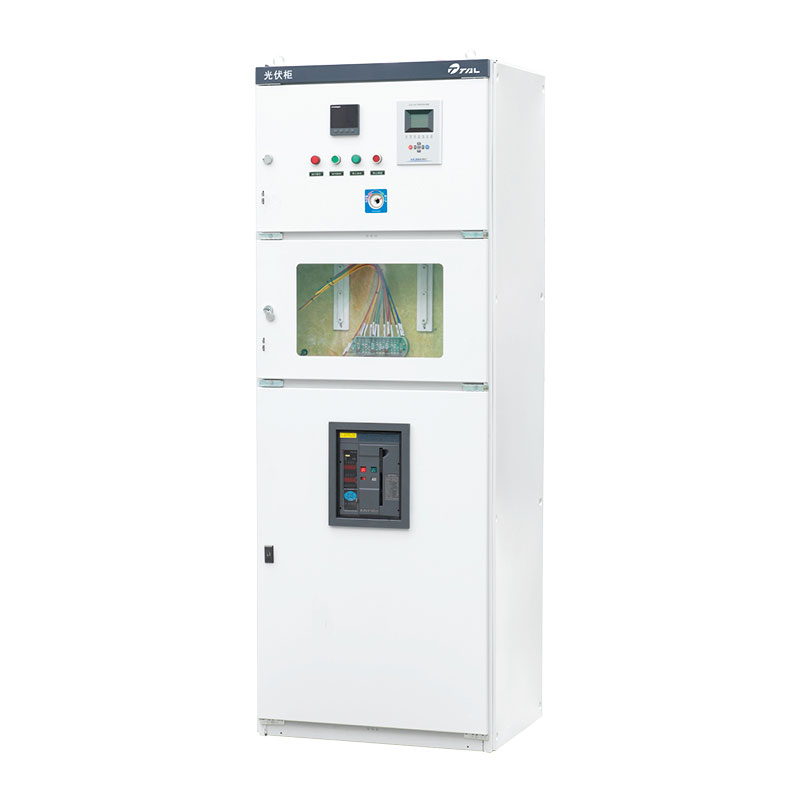

Nízkonapäťová skriňa s fotovoltaickou sieťou

Nízkonapäťová skriňa napojená na fotovoltaickú sieť poskytovaná továrňou Taili zhromažďuje výstup elektrickej energie z fotovoltaického meniča a je zodpovedný za jej bezpečný prenos do záťaží a elektrickej siete. Zároveň disponuje komplexnými funkciami ochrany, monitorovania a plánovania.

Hlavné funkcie

Nízkonapäťová skriňa napojená na fotovoltaickú sieť nie je v žiadnom prípade jednoduchou „pripojovacou skrinkou“. Vykonáva nasledujúce kľúčové funkcie:

1. Zber a rozvod energie

· Kolekcia: Skombinujte výstup striedavého prúdu z viacerých fotovoltaických meničov do jedného alebo viacerých hlavných obvodov na zvýšenie účinnosti prenosu.

· Distribúcia: Primerane prideľte zhromaždenú energiu miestnym záťažiam (pre vlastnú potrebu používateľov) a preneste zostávajúci výkon do siete.

2. Pripojovací bod siete

· Toto je právny demarkačný bod medzi fotovoltaickým systémom a sieťou. Sieťové spoločnosti zvyčajne vyžadujú meranie a monitorovanie v tomto bode, aby sa zabezpečilo, že fotovoltický systém nebude mať nepriaznivé účinky na mriežka.

3. Komplexné ochranné funkcie

· Ochrana proti preťaženiu a skratu: Použite ističe, aby ste zabránili poškodeniu zariadenia nadmerným prúdom alebo spôsobiť požiare.

· Ochrana proti spätnému prúdu (podľa potreby): Keď produkcia energie prekročí spotrebu elektrickej energie záťaže, zabrániť tomu, aby sa energia privádzala späť do transformátora vyššej úrovne (v niektorých aplikáciách je to zakázané).

· Ochrana proti ostrovnému efektu: Toto je hlavná bezpečnostná funkcia systému pripojeného k sieti. Keď je mriežka vypnuté, je potrebné urýchlene odpojiť fotovoltaický systém od siete, aby sa zabránilo fotovoltaickému systému prenos energie do elektrických vedení, čo ohrozuje bezpečnosť personálu údržby elektrickej siete. Hoci túto funkciu má aj samotný menič, ako záložná ochrana sa zvyčajne používa rozvodná skriňa.

· Ochrana proti prepätiu/podpätiu, nadmernej/nedostatočnej frekvencii: Monitorujte parametre siete. Po zistení anomálie konajte okamžite na ochranu zariadenia a siete.

· Prepäťová ochrana: Zabráňte prepäťovým šokom, ako sú údery blesku, pred poškodením drahých meničov a iných zariadení.

4. Monitorovanie a meranie

· Inteligentné merače: Nainštalujte obojsmerné merače na presné meranie výkonu generovaného fotovoltaikou, teda výkonu dodávaný do siete a výkon odoberaný zo siete. Tie sú základom pre zúčtovanie faktúr za elektrinu.

· Monitorovacie zariadenia: Monitorujte parametre ako napätie, prúd, výkon, generovanie energie, účinník v reálnom čase času cez prúdové/napäťové transformátory, merače výkonu atď.

5. Spínanie a ovládanie

· Poskytnite odpojovacie spínače, stýkače atď., aby ste uľahčili manuálne alebo automatické pripojenie a odpojenie prevádzky, uľahčujúce údržbu a opravy zariadení.

Uveďte nasledujúce informácie a my vám budeme môcť ponúknuť lepšie služby.

Na uľahčenie lepšej komunikácie a presného objednávania nám poskytnite jednoriadkový diagram váš fotovoltický systém.
