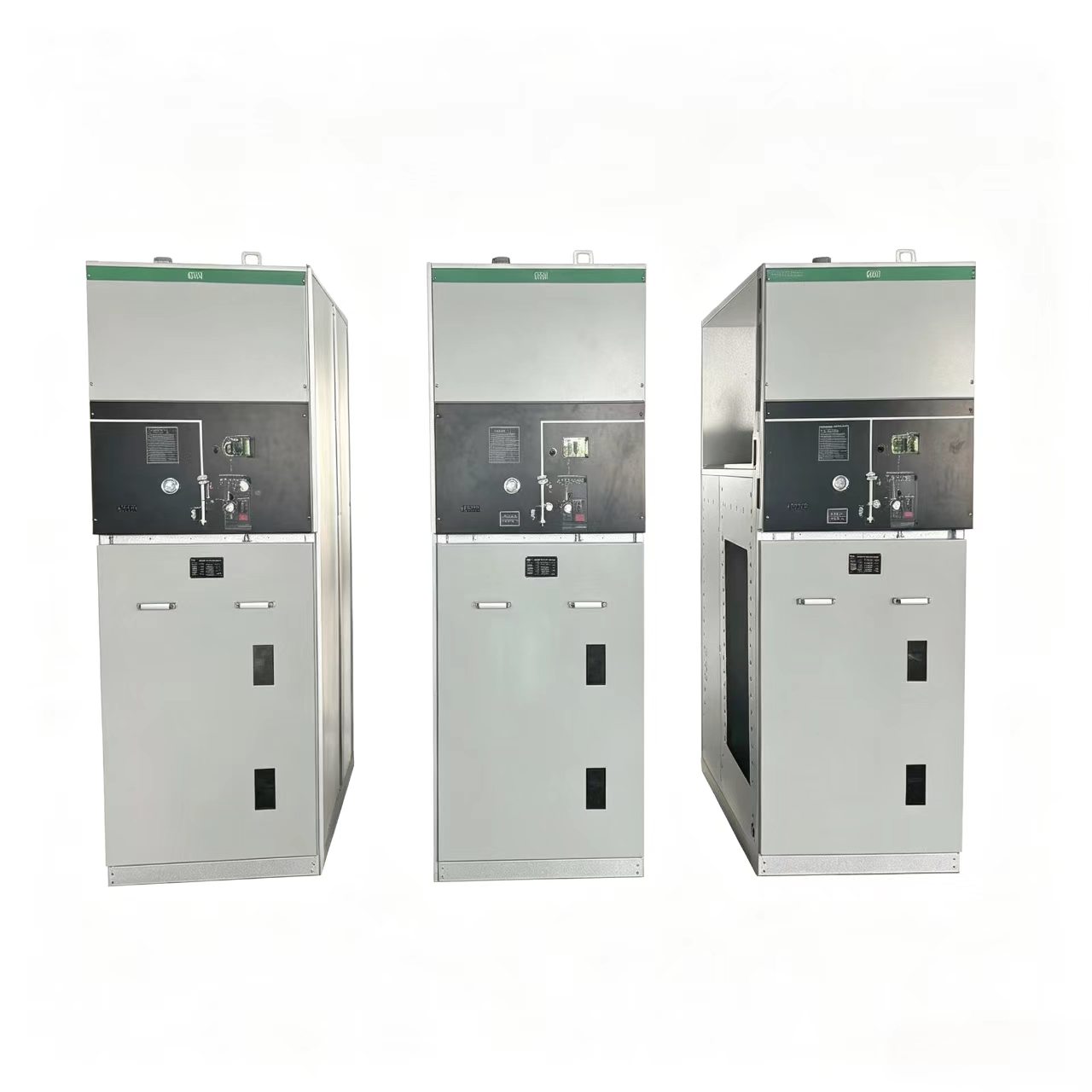

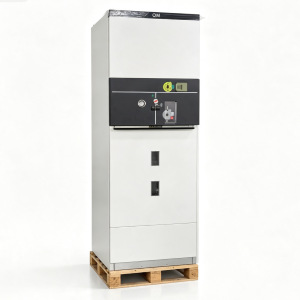

24KV poloizolovaný plynom izolovaný rozvádzač (GIS)

Poloizolovaný rozvádzač TaiLi Electric 24kV (ďalej len „tento rozvádzač“) je kompaktný kovový uzavretý rozvádzač izolovaný SF₆ určený pre rozvody vysokého napätia 24kV. Tento rozvádzač je dimenzovaný na 24 kV, 630 A a 50/60 Hz a je

vyrobené v prísnom súlade s normami GB a IEC. Tento rozvádzač je vhodný pre blokové rozvodne, sekundárne rozvodne, priemyselné zariadenia, komerčné budovy a projekty obnoviteľnej energie.

Kľúčové vlastnosti

• Plne utesnená nádrž z nehrdzavejúcej ocele – poloizolovaný rozvádzač TaiLi Electric 24 kV obsahuje úplne utesnenú nádrž z nehrdzavejúcej ocele vyrobenú z platní z nehrdzavejúcej ocele s hrúbkou 3–5 mm, zváraných robotickými zváracími strojmi, aby sa zabezpečila minimálna deformácia a vynikajúca plynotesnosť. Všetky živé časti a spínacie zariadenia poloizolovaného rozvádzača TaiLi Electric 24 kV sú uzavreté v tejto nádrži, ktorá je naplnená plynom SF₆ ako izolačným médiom a médiom na zhášanie oblúka. Tento dizajn zaisťuje, že poloizolovaný rozvádzač TaiLi Electric 24kV zostane neovplyvnený vonkajšími podmienkami prostredia, ako je vlhkosť, prach a kontaminácia.
• Vysoká úroveň ochrany – Utesnená nádrž poloizolovaného rozvádzača TaiLi Electric 24 kV dosahuje stupeň ochrany IP67, čo umožňuje tomuto rozvádzaču spoľahlivo fungovať aj pri dočasnom ponorení do vody. Vonkajší kryt poloizolovaného rozvádzača TaiLi Electric 24kV má krytie IP4X.
• Trojpolohový vypínač záťaže – poloizolovaný rozvádzač TaiLi Electric 24 kV je vybavený trojpolohovým vypínačom záťaže (zatvorený/otvorený/uzemnený) privarený vo vnútri nádrže z nehrdzavejúcej ocele naplnenej SF₆. Spínací mechanizmus poloizolovaného rozvádzača TaiLi Electric 24kV obsahuje materiály odolné voči korózii a samomazacie ložiská, ktoré zaisťujú nízku prevádzkovú námahu, vysokú spoľahlivosť a predĺženú životnosť.
• Modulárny a rozšíriteľný dizajn – TaiLi Electric 24kV poloizolovaný rozvádzač využíva modulárnu konfiguráciu jednotky, ktorá umožňuje flexibilnú kombináciu a rozšírenie bez potreby manipulácie s plynom počas montáže. Poloizolovaný rozvádzač TaiLi Electric 24 kV je dostupný v pevnej aj rozšíriteľnej konfigurácii, ktorá vyhovuje rôznym požiadavkám rozvodní pre kompaktné riešenia rozvádzačov.
• Komplexné mechanické blokovanie – poloizolovaný rozvádzač TaiLi Electric 24 kV obsahuje kompletný systém mechanického blokovania s piatimi prevenciami, ktorý zabraňuje chybám pri prevádzke a zaisťuje bezpečnosť personálu.
• Smart-Ready – TaiLi Electric 24kV poloizolované rozvádzače môžu byť vybavené motorizovanými mechanizmami, napäťovými transformátormi a terminálovými jednotkami automatizácie distribúcie, ktoré umožňujú diaľkové monitorovanie a ovládanie.

Technické špecifikácie

Aplikácie

TaiLi Electric 24kV poloizolované rozvádzače sú široko používané vo viacerých sektoroch energetického priemyslu:

• Okruhové rozvodne – Ako základná súčasť 24kV kruhových sietí pre mestskú a vidiecku distribúciu energie.
• Sekundárne rozvodne – Pre kompaktné, bezúdržbové riešenia rozvádzačov v malých až stredne veľkých rozvodniach.
• Priemyselné zariadenia – distribúcia energie v továrňach, baniach a výrobných závodoch.
• Komerčné budovy – Pre obchodné centrá, nemocnice, športoviská a výškové budovy.
• Infraštruktúra – Letiská, metro, železnice a tunely.
• Obnoviteľná energia – veterné elektrárne a fotovoltaické elektrárne.
• Podlahové a podzemné rozvodne – Vhodné pre vonkajšie kryty alebo polopodzemné inštalácie.

FAQ

Q1: Aká je typická miera úniku plynu SF₆ z tohto rozvádzača?

Odpoveď: Ročná miera úniku SF₆ poloizolovaného rozvádzača TaiLi Electric 24 kV je ≤ 0,1 %. Utesnená nádrž je zváraná robotickými zváracími strojmi, aby sa zabezpečila vynikajúca plynotesnosť, a konštrukcia zaručuje, že nedochádza k úniku viac ako 30 rokov.

Otázka 2: Čo mám robiť, ak poklesne tlak SF₆ alebo sa zistí únik plynu?

Odpoveď: Ak monitor hustoty SF₆ signalizuje nízky tlak alebo sa spustí alarm, okamžite zastavte prevádzku, identifikujte zdroj úniku, opravte miesto úniku a naplňte rozvádzač plynom SF₆ na špecifikovaný tlak. Odporúča sa pravidelná kontrola tlakomeru plynu a relé hustoty.

Q3: Vyžaduje tento rozvádzač pravidelnú údržbu?

Odpoveď: Nie. Poloizolovaný rozvádzač TaiLi Electric 24kV je navrhnutý ako bezúdržbový výrobok. Plne utesnená nádrž z nehrdzavejúcej ocele zabraňuje kontaktu medzi izolačným plynom a vonkajším prostredím, čím sa eliminuje potreba pravidelných kontrol, odberu vzoriek plynu alebo regenerácie počas celej životnosti produktu.
